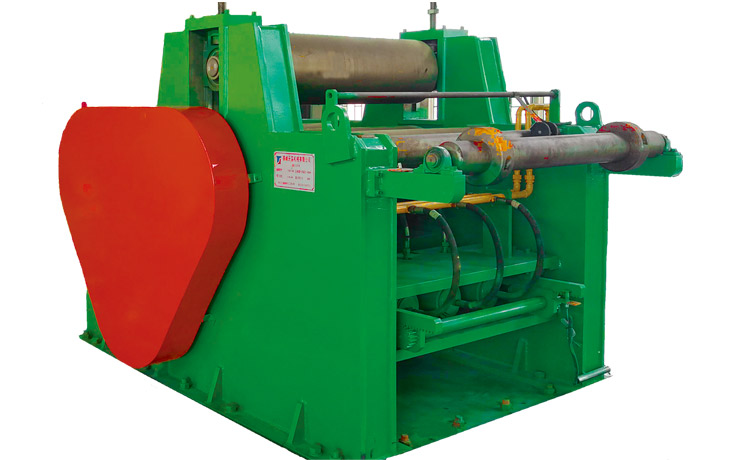

Combination Pull Belt Machine

Steel cord conveyor belt(fabric) flat vulcanization production line Technical parameters / name
perfermance parameters 1200X10000 1400X10000

1800X10000

(12600)

2000X10000 2200X10000

2400X10000

(10600)

2600X10600 2700X15600
Nominal mounding force MN 48 56 72/90.72 80 88 108/114.48 124.02 176.9
Hot plate specifications(L*W)mm 1200X10000 1400X10000

1800X10000

(12600)

2000X10000 2200X10000

2400X10000

(10600)

2600X10600 2700X15600
Hot plate unit  pressureMPa 4 4 4 4 4 4.5 4.5 4.2
Cylinder diameter/mm 420 500 600 600 600 650 650 650
Number of cylinders/支 18 16 16/20 16 16 16/18 18 24
Clamping force/KN 700 900 1200 1300 1500 1700 1800 2000
Tensile force/KN 350 450 600 650 750 850 900 1000

Maximum initial tension of

a single   wire rope/N

400 400 400 400 400 400 400 400

Single wire rope tension

adjustment   range/N

800-3000 800-3000 800-3000 800-3000 800-3000 800-5300 800-5300 800-5300



1200X12600X2 Batching label specification(2 sets)
Number
Model
Name
Quantity
Material
Remarks
1
GB/T799-1998
Anchor bolt M20X500
20
Level 4.8

2
GB/T5780-2000
bolt M12X50
16
Level 4.8

3
GB/T41-2000
screw nut M12
8
Level 5

4
GB/T41-2000
screw nut M20
20
Level 5

5
GB/T95-2002
washer12
24
100HV

6
GB/T95-2002
washer20
20
100HV

7
STO40-50 VT4 45X45U
Safety chuck (passive end)
2
Finished product
Chaoyang Sanchuang
8
STW40-50 VT4 45X45U+M-8/B(Powered)
Safety chuck (active end)
2
Finished product
Sprocket pitch 19.05 teeth 42
9
GB/T1243-1997
Chain (12A) 105 saves 2m
2
Finished product
Pitch 19.05
10
TK58-Y2.2-4P-15.22-M1-I-A
Spiral bevel gear reducer
2
Finished product
Zhejiang Tongli
11
GB/T37-1988
T-bolt M12X60
8
Level 8.8

Fiction:Yang Chengren   Date:Jan.10th 2018    Review:           Date:



1200X12600X2 batcher plus parts details(two sets)
Number
Drawing number
Name
Quantity
Material

Remarks
1
TS1802-09-00
Rolling device (left drive)
2
Component

2
TS1711-2-1-00
Stand
2
Weldment

3
TS1711-2-1-1
Bottom plate
2
Q235-A

4
TS1711-2-1-2
Rectangular square tube
4
Q235-A

5
TS1711(左)-2-2-00
Bracket (left drive)
2
Weldment

6
TS1711-2-2-1
Bottom plate
2
Component

7
TS1802-09-01
45 square steel
2
45

8
TS1711-2-3-00
safety cover
2
Q235-A

9
TSG1396-01
Reducer sprocket
2
45

10
TS1415-04-02
T-slot plate
4
Q235-A

Fiction:Yang Chengren  Date: Jan.10th 2018  Reivew:          Date:
